1、整车产品结构

散装物料运输车由汽车底盘和专用装置两部分组成.

2、底盘产品结构

汽车底盘由发动机、底盘、车身、电器设备四大部分构成；

其中底盘结构包含四大系统：

Ø        汽车传动系统：离合器、变速箱、传动轴、万向传动装置和驱动桥；

Ø        汽车行驶系统：车架、车桥、车轮和悬架；

Ø        汽车转向系统：转向操纵机构、转向器和转向传动机构；

Ø        汽车制动系统：功能装置、控制装置、传动装置和制动器。

3、上装结构

    上装主要包括罐体总成、气力输送系统、卸料管道系统、取力传动装置、监控仪表及安全装置等。

1、罐体总成
1.1 卧式罐体总成结构

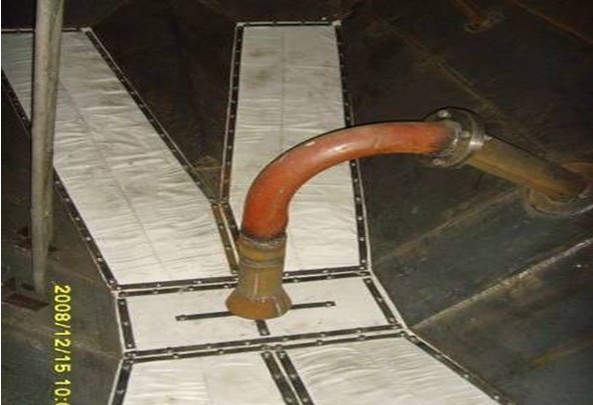

   卧式罐体由中间圆柱筒、两个封头焊合而成，上部设有进料口（即人孔），焊有工作平台，下部与底架焊合，罐内有流化装置。罐体可以分为两仓、三仓；每个舱的气室是不同，前后舱是可以独立卸料的。

2、罐体总成

2.1 罐体容积计算
   罐体总容积V包括有效装载容积Va、扩大容积Vb和气室容积Vc三部分。
    对于现有筒体部分为圆柱体，两端为椭圆形封头的散装罐罐体，总体积计算方式：

    V=V1+V2

   其中：
         V1:圆柱筒体容积；

         V2:椭圆封头容积。

3、取力传动装置

主要包括取力传动轴、空压机及支架等组成。

3.1 空气压缩机：

1）粉罐车对空气压缩机的要求：
 ◆具有的流量和压力与罐体流化床结构  和 运输介质 相适应；
 ◆在压缩机的压力-流量特性曲线上，当压力变化时，流量变化应很小；
  ◆在空气压力不变的情况下，应有稳定的空气流量；
  ◆排出的压缩空气应无油、无水、无杂质；
  ◆体积小，质量轻，便于安装，能连续运转1小时,工作可靠，维修方便。

  ◆空压机性能要求：温升低、低噪音、低振动。

2）空气压缩机的分类：

       容积式压缩机：直接依靠改变气体容积来改变气体压力的压缩机。

       往复式压缩机：是容积式压缩机，其压缩元件是一个活塞，在气缸内做往复运动。

       回转式压缩机：是容积式压缩机，压缩是由回转元件的强制运动来完成的。

目前的主流空压机是：吊装摆式单缸  或 双缸、无油润滑空压机

3）空气压缩机的性能参数及主要作用：

a、空气压缩机的主要性能指标是：

       1、流量；2、压力；3、噪声；4、振动；5、温升。
