一汽红塔消防洒水车的特点介绍
发布时间:2019/4/4 14:36:00    查看次数:275



一、性能描述

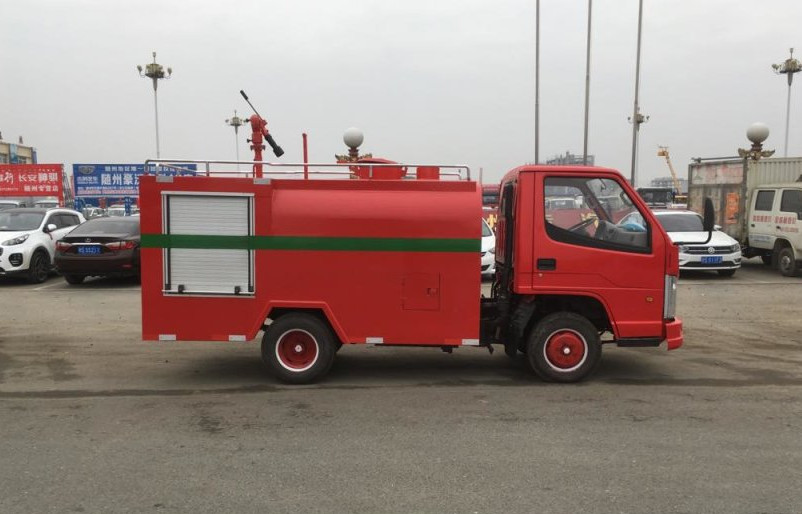

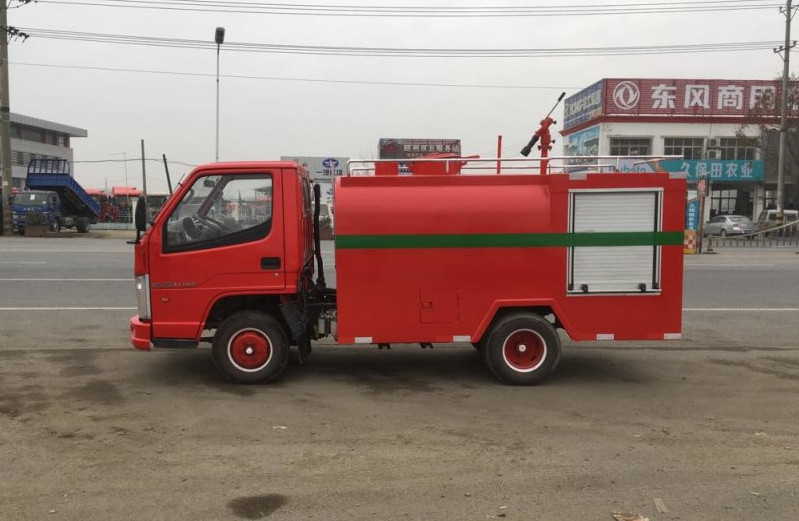

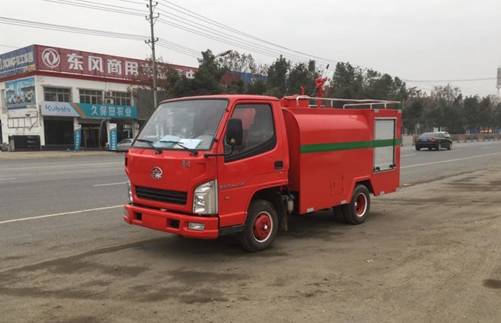

一汽红塔消防洒水车,是采用中国第一汽车集团一汽红塔云南汽车制造有限公司生产的CA1040K3LE5二类汽车底盘,加装水罐及消防洒水设备改装而成的专用车辆,是一款集消防车和洒水车于一体的两用车,具有消防洒水一体化用途,主要用于社区、街道及乡镇和乡村的消防洒水、绿化喷洒等用途

二、详细描述

() 整车

1. 罐体容积2立方

2. 绿化喷洒及消防:射程≥25-50m

() 底盘

1. 驱动型式:4×2

2. 轴距:2400mm

3. 发动机:直列四缸、水冷、高压共轨、增压中冷柴油发动机

4. 变速箱:机械式手动变速箱,5 个前进档。

5. 转向系统:左置,液压助力转向,

6. 制动系统

驻车制动:中央盘式制动

7. 取力器:侧取力器,手动软轴控制。(选装)

() 驾乘室

1. 结构:平头驾驶室,固定型。

2. 布局:单排双门,乘员人数为2

3. 设备:除原车设备外,操作开关等。

() 上装

1. 罐体

(1) 容积:2000L(水)。

(2) 结构:

1) 方圆焊接结构,内设防荡板和防浪孔。

2) 人孔及人孔盖1 套,直径φ500 mm

3) 出水口1 个,位于罐体底部,通径为DN50

(3) 材质:采用优质碳钢材料焊接而成,筒体厚度为4mm,封头

厚度为5mm。(根据客户需要:内壁可做防腐处理,经久耐用。)

(4) 设备:

(1) 人孔盖:带快速锁紧及开启装置,开启快捷、安全。

(2) 出水阀:手动控制

(3) 顶部:采用防滑花纹钢板,两边不锈钢护栏,确保人员安全。

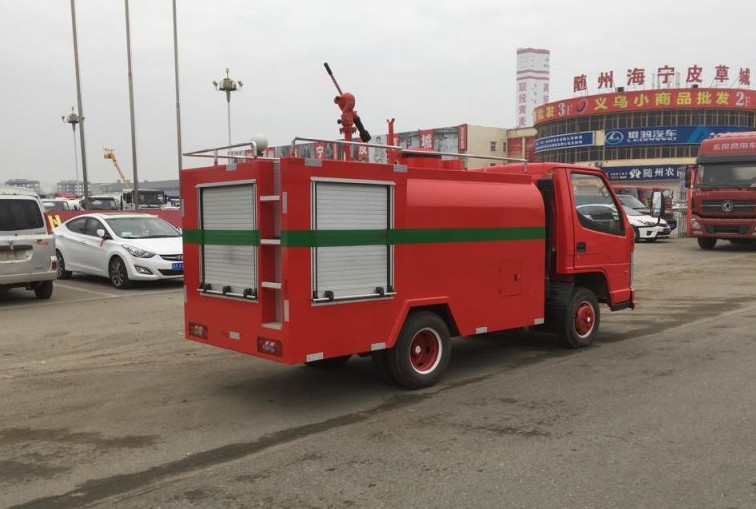

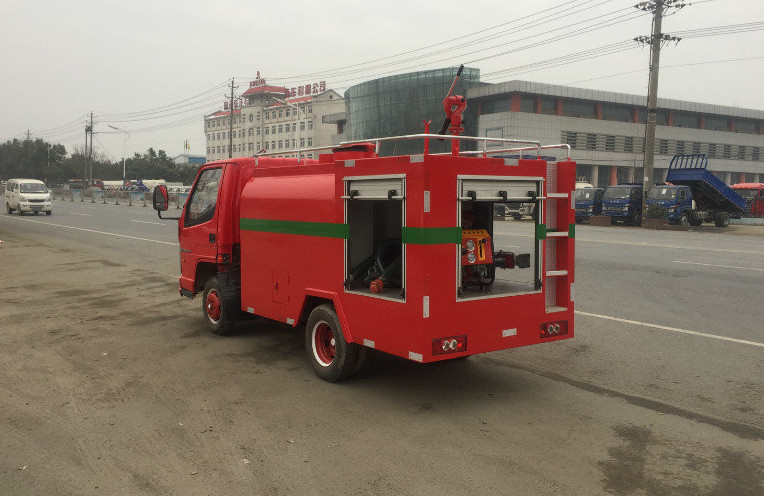

(4) 尾部:罐体尾部需设有器材箱,箱门材质为轻合金卷帘门,配备可供作业人员上下的爬梯。

() 机动消防泵及水路系统

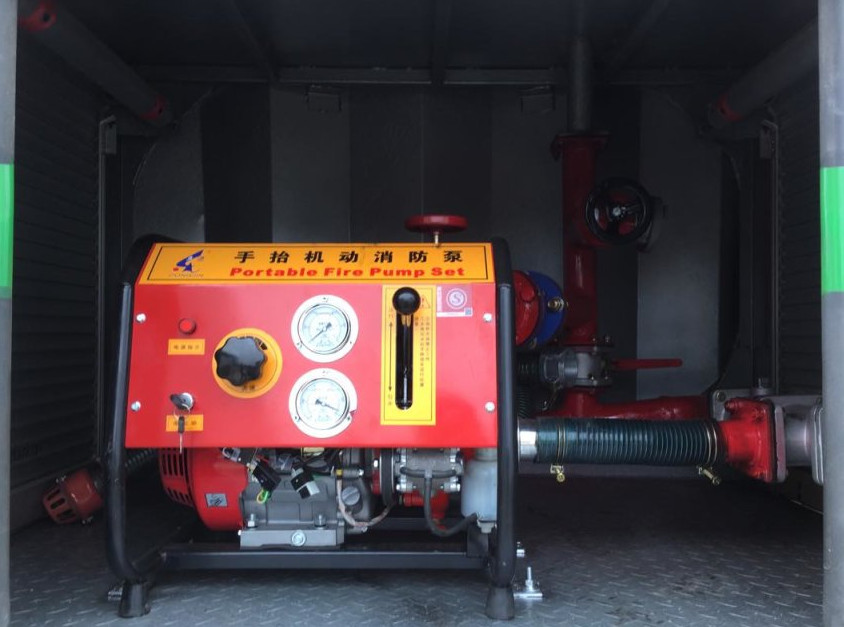

1 手抬机动消防泵

(1) 型号:JBQ5.0/8.6(11HP)

(2) 安装位置:罐体尾部卷帘门箱内。

(3) 发动机形式:风冷、四冲程、单缸

(4) 理论最大功率(KW):8.1

(5) 气动方式:手气动(可选电气动)

(6) 水泵类型:单级离心泵

(7) 最大流量:(T/H):46

(8) 最大扬程:(m50

(9) 引水方式:旋片真空泵

(10) 自吸深度(m):6-7

(11) 进水口径(mm):65

(12) 出水口径(mm):65



2 管网管路

(1) 罐出水管路:DN50/ DN65,带手动球阀,右置向右

(2) 外吸水管路:DN50/ DN65,右置向右

(3) 炮出水管路: DN50/ DN65,带手动球阀,后置向上

(4) 水带出水管路: DN50/ DN65,带手动球阀,右置向右

(5) 消防接口:DN50/ DN65,带管牙接口,右置向右

() 器材厢系统

1.材质:优质钢材及铝合金型材

2.  结构:车厢外骨架及外蒙皮均为优质Q235 钢材,内骨架为优质碳钢或高强度铝合金型材,内装饰板及底板采用铝合金板材

3. 器材厢门:采用轻型优质铝合金,带铝合金大幅卷帘门,启闭灵活、密封性好、噪音低、外形美观、轻便可靠,所有卷帘门均可通用一把钥匙开启。

器材布置原则:

按战斗编成和战斗展开设计器材集成

按人体工程学原理设计各种器材托架

按使用逻辑关系和使用频率放置器材

站在地面上,在2个动作内取用、放置消防器材

() 电气及警示系统

1. 尾部装有符合国家标准的组合尾灯和牌照灯。

2. 操纵系统:取力器操作杆,安装在驾驶室(选装)。

3. 车顶前部可选长排警灯,驾驶室内安装警报器(选装)

4. 车厢两侧上部各配置2只爆闪灯(选装)

 () 整车喷漆涂装

车身颜色:符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色

车身漆料:车厢表面喷涂大红色光面漆

整车标示:可按用户要求进行喷涂

(九)车顶

车厢后部右侧设置有铝合金安全梯;

车厢上部铺设防滑板进行蒙皮,积水自然下流;

() 随车基本配备清单

1、吸水管1  2、底盘专用工具 1

(十一) 随车文件资料

底盘使用说明书(1 份)底盘维修手册(1 份)

底盘质量保修卡(1 份)底盘合格证(1 份)

随车维修工具清单(1 份)车辆整车合格证

    (十二) 选装洒水系统

洒水泵型号:65QZ-40/50

流量及功率:40m3/h /9.25kw

自吸时间:≤90 秒(4 米吸深时)





绿化喷洒车技术参数

一、底盘参数:

1、型     号:                   解放轻卡CA1040K3LE5国Ⅴ排放

2、发动机型式及类别:            一汽锡柴发动机4DW93-78E5

3、进气形式:                    增压中冷

4、气缸数:                      4

5、燃油种类:                    柴油

6、气缸排列形式:                直列

7、最大输出功率:                59kw

8、额定转速:                    3000 rpm

9、最大扭矩:                    210 N.m

10、最大扭矩转速:                1900-2100rpm

11、驱动方式:                   4×2

12、排量:                       2.54L

13、排放标准:                   GB17691-2005国Ⅴ,GB3847-2005

14、最高车速(km/h):            82

15、全负荷最低燃油耗率(L):     205g/kW.h

16、轴距(mm):                 2400

17、轴数:                       2

18、接近角/离去角(°):         22/20

19、前悬/后悬(mm):            1090/700

20、轮胎规格/数量:              6.00-15LT / 7

二、尺寸参数

1、外形尺寸(mm

(长×宽×高):              4900,5200×1670,1700×2600,2170

三、质量参数

1、整备质量(kg):               2185

2、额定装载质量(kg):           1585

3、总质量(kg):                 3900

4、轴荷(kg):                   1560/2340

四、性能参数

1、罐体容积(m³):               1.6-2

2、最小转弯半径(m):              4.5
