项   目

主要性能参数

车   型

东风多利卡

整车型号

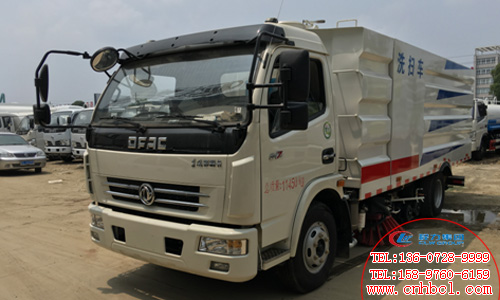

DLQ5110TXSD5型洗扫车

底盘型号、类别、生产企业

EQ1110SJ8BDC

排放标准

GB17691-2005国Ⅴ,GB3847-2005

发

动

机

主机

底盘发动机型

号及生产企业

CY4SK251    东风朝阳朝柴动力有限公司

YC4S150-50   广西玉柴机器股份有限公司

功率(kw)

朝柴115，玉柴110

马力(ps)

朝柴156，玉柴150

排量(ml)

朝柴3856，玉柴3767

副机

清扫发动机型号及生产企业

B140东风康明斯股份有限公司

功率(kw)

102

马力(ps)

140

排量(ml)

3200

燃油种类

0号轻柴油(与底盘共用柴油箱)

车辆

基本

参数

外形尺寸(长X宽X高)mm

7030×2200×2700

轴距(mm)

3800

轮胎

825R20 14PR

轮胎数量

7(含1备胎)

轮距

前轮(mm)

1745

后轮(mm)

1620

额定乘员

3人

前悬/后悬(mm)

1130/2070，1150/2050

接近角

21/11

离去角

21/12

离地高度(mm)

350

额定载质量(kg)

4500

整备质量(kg)

6455

最大总质量(kg)

11450

专用性能参数

垃圾箱容积( m³ )

                    4.5（不锈钢材质）

清水箱容积( m³ )

                    5（不锈钢材质）

清扫宽度(mm)

2800-3200

清扫作业速度(km/h)

3-15

保洁作业速度(km/h)

15-20

最大清扫能力(m²/h)

48000

抽吸能力

密度(g/cm³)

2.0

质量(kg)

1.5

抽吸粒度(mm)

≥100

垃圾厢倾卸角

≥45°

清扫效率

≥96%

作业噪声(db)

< 88 符合GB7258规定

行驶性能参数

驱动型式

4×2后轴驱动

悬架型式

钢板弹簧

钢板弹簧片数(前/后)

8/10+7

制动型式

双回路气压制动、鼓式

制动距离(满载30km/h)

≤10m

最高车速(km/h)

99

最小转弯半径(m)

8

最大爬坡度

≥30％

离合器系统

单片干式膜片弹簧离合器，液压操纵

变速器系统

机械式5档变速器，带同步器，手动

发动机耗油量

行驶(L/100km)

作业(L/h)

作业(L/10000m²)

≤12

≤6

≤3

降尘系统

喷水形式

低压雾状

主要元件组成

德国进口高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等

高压水泵

德国进口

安装位置

清扫降尘

左右前扫盘

吸尘降尘

吸盘吸风口内

控制型式

电子控制，一键操作

液压系统

型式

开放式，电动控制集中操纵

主要元件

齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等

摆线马达

和启马达

齿轮油泵

皖液液压

液压油缸

汇博液压油缸

液压缸密封件

台湾油胜

液压油管

上海

电磁阀组

台湾电磁阀组

防震压力表

上海上仪

回油过滤器

温州金氏

系统溢流压力

Mpa

10-12

液压油箱容积

L

≥60

电器系统

系统组成

由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组成。

底盘车系统电压(V)

24

工作装置系统电压(V)

12

电控箱面板组成

副机转速表、副机水温表、机油温度报警装置、各种操作控制开关

控制开关

德国西门子

可编程序逻辑控制器

凡意

断路器

西门子

蓄电池型号

12V-70A.H (2只并联)

风机系统

型式

专用高压离心风机

品牌

江苏火红

额定工作转速

r/min

2700

传动型式

副发动机、离合器、带齿耐高温A带传动(4根)

风机皮带

浙江三力士

自动离合器

离心式，进口材质，质保两年，使用寿命可达2万工作小时

风量(m³/h)

5000 ~ 7800

清扫系统

型式

在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。

主要元件组成

扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等

扫刷撑开直径

mm

φ800-900

扫盘马达转速

r/min

160

扫盘数量

2

单个扫盘配刷数量

22

扫盘倾角调整

前扫盘

前倾5°~15°  外倾5°~10°

后扫盘

前倾5°~10°  内倾5°~10°

吸嘴装置

型   式

吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。

吸管直径

mm

φ200

吸管品牌

德国NORRES

行走轮轴承

瑞典SKF(斯凯弗)

行走轮耐磨外圈

瑞典Stellana

工作状态吸嘴边刚性部份

离地间隙(mm)

5～8

吸嘴吸管风速(m/s)

50 ～ 65

吸嘴负压(mmH₂O)

380

其它配置

报警系统

倒车语音报警系统

副操作系统

尾部带电控操作系统，控制大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。

手动泵应急举升系统

如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。
