一、湖北程力洒水车用途介绍：
    洒水车主要由汽车底盘、水罐、管路系统等部件所组成。本车型适用于各种路面的冲洗、洒水作业，还能用于园林喷药、浇水、应急消防。其主要功能有：前冲、后洒、侧洒、高炮、自吸、消防六项功能。

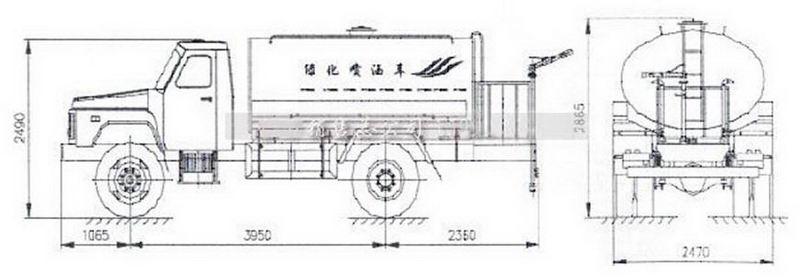

                          洒水车整车示意图

二、湖北程力洒水车工作原理
    洒水车是利用本车发动机动力通过取力器驱动车载洒水泵，从进水口向本车罐体中的水通过管道输送到各个喷头，从而实现各种功能。
三、湖北程力洒水车基本组成部分：
1、汽车底盘：采用东风载重汽车底盘，在改装后，其整车性能与原车相同，使用操作时应按载货汽车使用说明书进行操作。
2、取力箱：装于变整箱上，有左置和右置两种型式，主要功能是将发动机动力取出，通过传动轴传递给车载水泵，其操作功能见取力器使用说明书。
3、水泵：为自吸式洒水泵或离心泵，其性能及参数详见油泵说明书。
4、洒水管道：洒水车的管道包含进出口、前冲、后洒、侧喷、高压炮、四位三通球阀、滤网三通等。

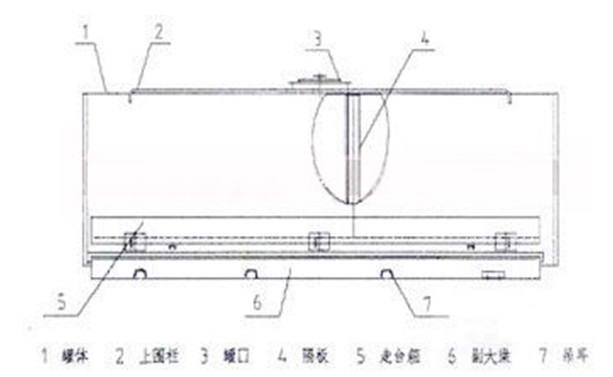

5、罐体（附图一）：水罐结构为椭圆柱或梯形体，用优质钢板制成，整个罐体分单仓或多仓，仓内可分室，中间隔板下端有通孔，每仓之间焊有分仓加强防波隔板，以减轻汽车行驶时罐体内水的冲击和提高罐体的强度。为了防止锈蚀，罐体外表涂防锈漆及装饰漆。

                      图一  水箱罐体

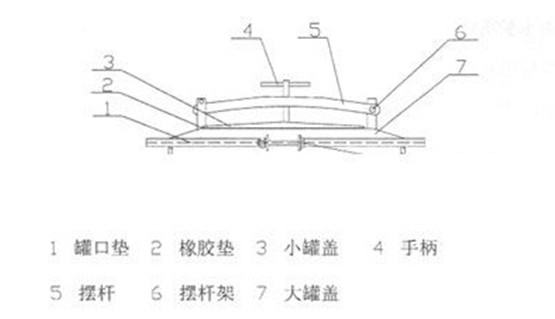

6、罐体组件（附图二）：罐口为直径Φ410mm的孔，以供维修保养进出罐体之用。大盖由卡箍及螺栓紧固在罐口颈上，小盖板由一个支销和一个耳板将其与大盖板连接在一起，顺时针转动小盖上手柄，可使小盖板压紧。反转，脱开耳板后，小盖板可打开用于加水。

                    图二   罐口组件图

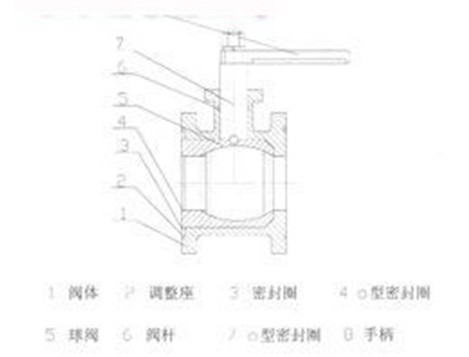

7、球阀（附图三）：洒水车喷头阀门采用球阀，结构如图所示。球阀由阀体调整座、密封环、球阀、阀杆手柄等部件组成，搬转手柄90°即可实现球阀的开关，球阀配合松紧可旋转调整以达到要求。

                           图三  球阀结构

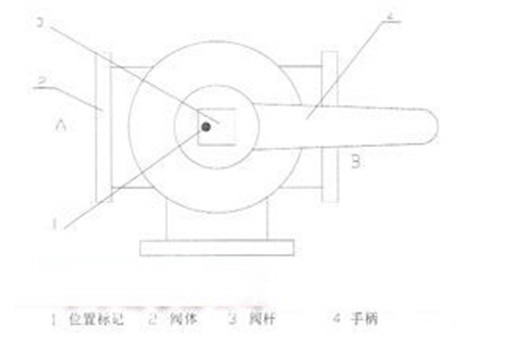

8、四位三通球阀（附图四）：洒水车进出水控制阀采用的为四位三通球阀，结构如图所示，在使用过程中，阀杆上红点所对应的方向表示此方向处于关闭状态。图示的位置表示A方向处于关闭状态，B与C相通。

                图四  四位三通球阀结构
四、湖北程力洒水车操作规程
1 使用前的准备工作
   （1）当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。
   （2）离心式洒水车水泵每次吸水前，必须向水泵加入一定量的引水，加完后必须关闭加水口。自吸式水泵第一次使用时，需要加引水。
   （3）以后则不必再加引水。
   （4）检查变速箱内润滑油面，以到油面螺栓孔的下缘为准，不足时添加齿轮油。
   （5）检查变速箱操纵杆，使之处于空档位置，检查取力箱操纵手柄位置，使之为水平向右位置，检查油门控制器，使其为最小。
2 洒水泵的操纵
   （1）启动
    1.1连接好有关管道，启动发动机，踏下离合器踏板，打开取力箱操纵开关，使之挂档。（洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行）
    1.2通过油门控制器，可控制洒水泵的工作转速。
   （2）停止
将油门控制器推进，调速为最小，踏下离合器踏板，将取力器操纵开关扳回至原位置，使取力箱脱档。
3 使用后的检查
   （1）检查取力器操纵开关是否回位，检查油门控制器是否为最小位置。
   （2）检查阀门手柄位置，均应为关闭状态。
4 各作业操纵使用说明

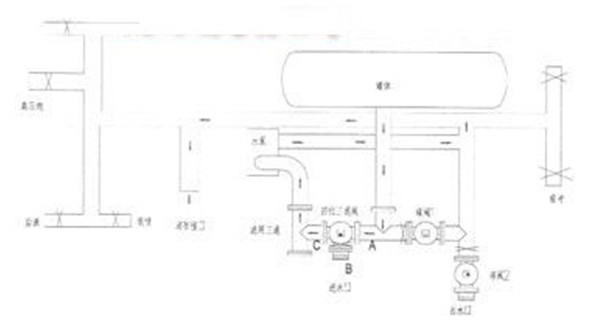

   （1）向罐内加水:水可以通过罐口加入，也可通过泵给罐内加水，其操作程序是：在进水口上接一水管，水管接通水源，四位三通球阀的标记拧到A位置，使B-C相通，打开球阀1，同时关闭进水口球阀2及其他所有喷头球阀，向后拉动取力器开关，使水泵开始工作，即可向罐内加水，停止工作时，开关回位。工作水路示意图如图所示。

                  图五  向罐内加水示意图

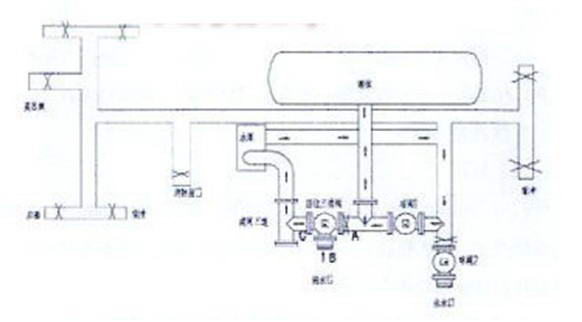

   （2）洒水：将四位三通阀1的标记拧到B处，使A-C相通，关闭球阀1和2及不用的洒水喷头，打开要用的洒水喷头，拉动取力器开关，使水泵工作，即可开始洒水，停止工作时取力器开关回位，并将各阀门回味。工作水路示意图如图所示。

                       图六   洒水示意图

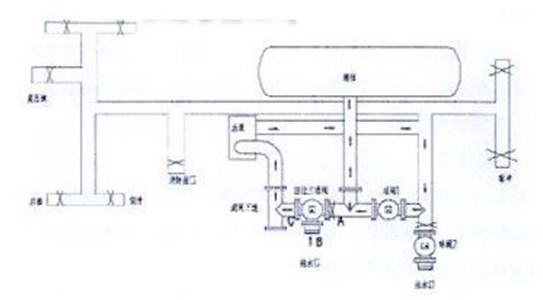

   （3）流动泵站：可通过本车水泵，将甲地的水抽到乙地。其操作程序是在
进水口位置接通水源，在出水口的位置接通储存水容器，将四位三通阀的标记拧到A位置，使B-C相通，打开球阀2，关闭球阀1及所有洒水喷头，拉动取力器开关，使水泵开始工作即可起到泵站的作用，停止工作时各开关回位。其工作水路示意图如图所示。

                     图七   流动泵站示意图
   （4）作消防用：洒水车也通过本车水泵和消防接口作为应急消防用，其操作程序是在消防接口接消防设备，打开消防接口球阀，关闭球阀1和2，关闭其他洒水喷头，将四位三通阀的标记拧到B位置，使A-C相通，拉动取力器开关，使水泵开始工作，此时即可通过消防接口向外提供消防用水。停止工作时各开关回位。
六、湖北程力洒水车的维护与安全
1 汽车底盘和发动机部分的使用和保养，按载重汽车使用说明书执行。
2 水泵的使用和保养，严格按其使用维护说明书执行。
3 水源不能有过多杂质，过滤器网应该经常拆洗。
4 冬季来临前，洒水车应将水泵和水管内的水放空，以防冻裂。
5 洒水车吸水时进水管系统必须保持一定的真空度，才能将水吸入箱内，故进水管系统务必密封可靠。
6 每次工作完毕后，均应将各阀门手柄扳至关闭状态。
7 各阀门一般不应处于半开状态，以免影响密封性能。
8 每次工作完毕后，均应及时盖上进、出口外端的堵盖。
9 水装载量不宜超过额定装载质量（按水的密度折算）。
10 取力装置挂档都必须在停车时进行。
11 当需进入水罐内工作时，应注意通风良好，罐外须有人防护。
七、故障原因 排除故障方法
1 进水管路不密封 逐段检查，排除漏气地方的故障
2 发动机转速太低达不到所需要的真空度 调整油门使转速至水泵的额定转速
3 吸水高度大于允许吸水高度 吸水垂直高度应小于5米
4 进水管路严重封塞 疏通管道，检查滤网
5 密封件损坏影响真空度 更换密封件
6 水泵无饮水 加饮水
八、湖北程力洒水车随车技术资料
1 汽车底盘使用说明书与相关资料；
2 洒水泵使用说明书；
3 取力器使用说明书；
4 洒水车使用说明书；
5 整车合格证。
