LED显示屏显示板芯片简介：

  认识显示板元件工作原理也是对于组装和维修的基础

 驱动芯片主要是74HC595  74HC245/244  74HC138   4953。

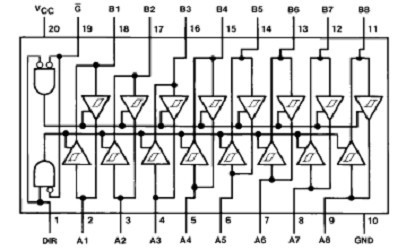

74HC245的作用：信号功率放大

   单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功率进行放大

第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。

第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。

第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。

第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。

第10脚GND，电源地。

第20脚VCC，电源正极。

74HC138的作用：八位二进制译码器

    74HC138的作用是用来选择显示行，一个74HC138可以选择8行中的一行，所以单元板/模块上有2块74HC138，这样就可以在16行中选择1行显示

第8脚GND，电源地。

第15脚VCC，电源正极

第1~3脚A、B、C，二进制输入脚。

第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。

       通过控制选通脚来级联，使之扩展到十六位。

  例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”，详情见真值表。

74HC595的作用：LED驱动芯片，8位移位锁存器

    用于驱动显示列，每片74HC595可以驱动8列，多片74HC595串接
在一起，串行列数据信号RI（DATA）、锁存信号STB、串行时钟信号CLK都在这个芯片上

第8脚GND，电源地。

第16脚VCC，电源正极

第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。

第13脚EN，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。

第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。

第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。

第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。

第9脚DOUT，串行数据输出端，将数据传到下一个。

第15、1~7脚，并行输出口也就是驱动输出口，驱动LED。

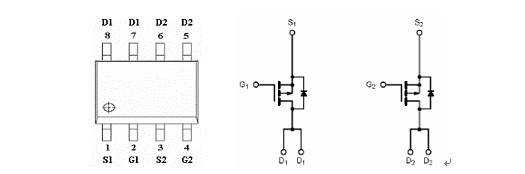

4953的作用：行驱动管，功率管

     每一显示行需要的电流是比较大的，要使用行驱动管，每片4953可以驱动2个显示行

其内部是两个CMOS管，1、3脚VCC，2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。

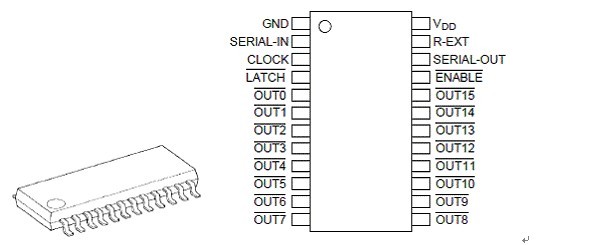

TB62726的作用：LED驱动芯片，16位移位锁存器

   有些单元板/模组使用TB62726代替74HC595，一片TB62726可以驱动16列，仅此而已

第1脚GND，电源地。

第24脚VCC，电源正极

第2脚DATA，串行数据输入

第3脚CLK，时钟输入

第4脚STB，锁存输入

第23脚输出电流调整端，接电阻调整

第22脚DOUT，串行数据输出

第21脚EN，使能输入

其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似。
