后装卸（压缩）式垃圾车使用说明书：

一、概述
程力专用汽车后装卸式垃圾车又称压缩式垃圾车（以下简称垃圾车）是用于城镇袋装、桶装、散装生活垃圾物的收集、运输、卸料作业的专用车辆。垃圾被车载垃圾推进器又称负压机构推压入车箱，从而使垃圾较高密度、较均匀地分布在车箱内，直至装满为止；该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控来实现。车辆的箱体、装填器又称斗体及污水箱均采用优质炭钢板全密封焊接结构，具有强度高、重量轻、不产生二次污染等优点。
该系列车型可选装垃圾桶液压翻转机构，适用于120升、140升、240升的塑料垃圾桶和350升的金属垃圾桶。
垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。在使用车辆前，我们强烈要求您能够通读本说明书，并对其中的操作程序做到得心应手。
我厂对产品将会进一步改进。产品的改进、性能的提高、结构的不断完善恕不另行通知，从而有某些说明不适用于您的特定车辆，敬请谅解。

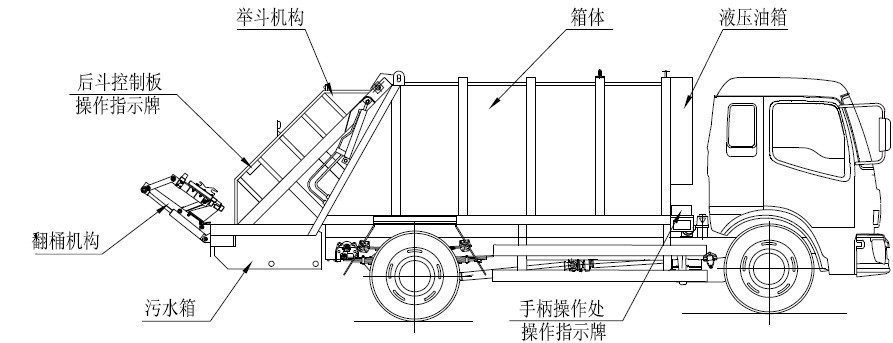

二、结构简图

在装载垃圾前，空载运转达到6个标准时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作旋钮牌指示位置进行操作；

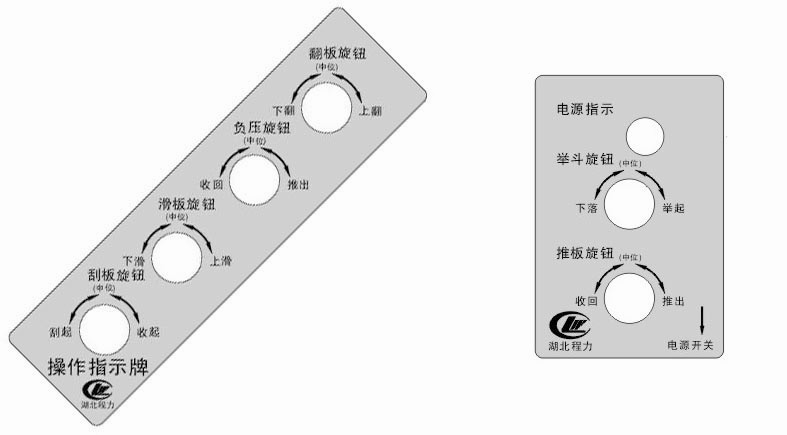

操作旋钮指示牌如图：

     后斗操作板（斗体侧面）                                                 驾驶室操作板（驾驶室内）

其具体操作步骤如下：

装垃圾

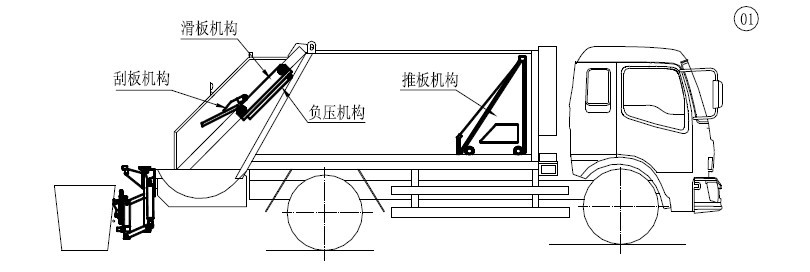

步骤1.旋转翻桶（板）操作旋钮至左下翻位，使翻桶（板）机构放下，松开旋钮回中位，然后旋转刮板操作旋钮至右收起位，刮板收起，松开旋钮回中位，准备开始挂桶。如图：

步骤2.挂上垃圾桶，旋转翻桶操作旋钮至右上翻位置，垃圾桶向上翻转，垃圾自动卸入圆弧形斗体内，松开旋钮回中位；如图：

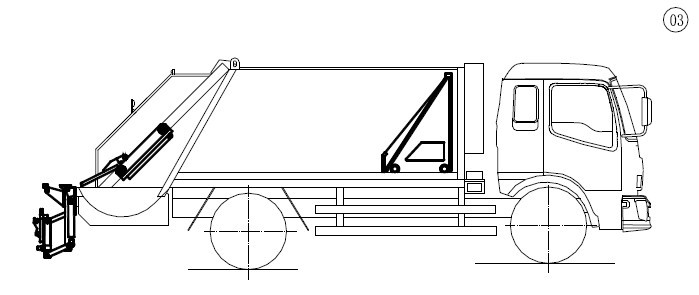

步骤3.旋转翻桶操作旋钮至左下翻位置，垃圾桶回置，松开旋钮回中位；然后旋转滑板操作旋钮至左下滑位置，滑板下滑（注意：刮板在向上收的位置），松开旋钮回中位，准备收刮垃圾；如图：

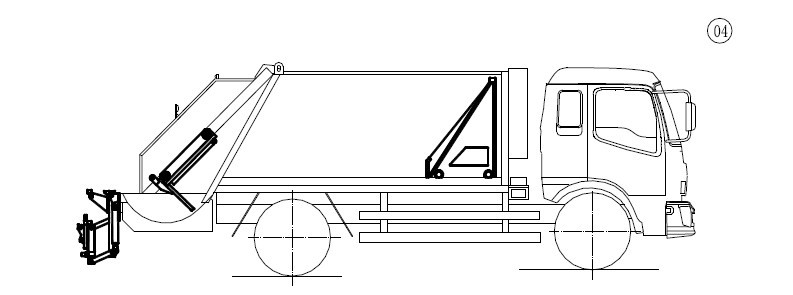

步骤4.旋转刮板操作旋钮至左刮起位置，刮板沿圆弧斗体刮起垃圾，松开旋钮回中位；如图：

步骤.旋转滑板操作旋钮至右上滑位置（注意：刮板下油缸座必须超过行程开关标记位置），滑板带动刮板同时上滑，松开旋钮回中位，垃圾被刮板带起，准备推进垃圾；如图：

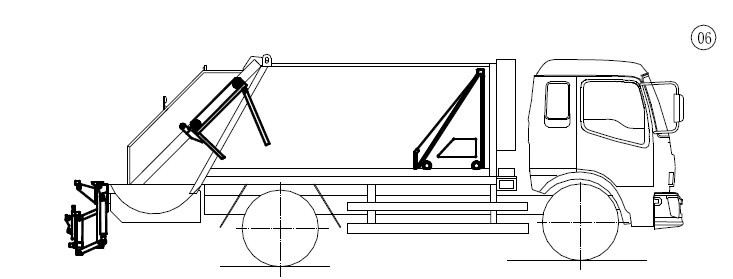

步骤6.旋转负压操作旋钮至右推出位置，垃圾被负压板推入车箱内，松开旋钮回中位；如图：

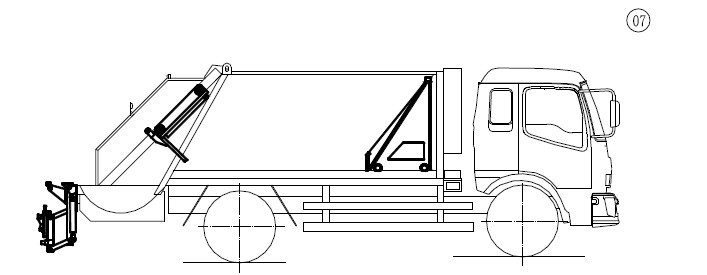

步骤7.旋转负压操作旋钮至左收回位置，负压板收回，松开旋钮回中位，完成1次垃圾的装载；如图：

若再次装载垃圾，请再继续从步骤1（旋转刮板操作旋钮至收位，准备开始挂桶）开始循环操作；
若不需要再次装载，旋转翻桶操作旋钮至右上翻位置，翻桶机构翻起，然后松开取力器，整车方可移动。
卸垃圾

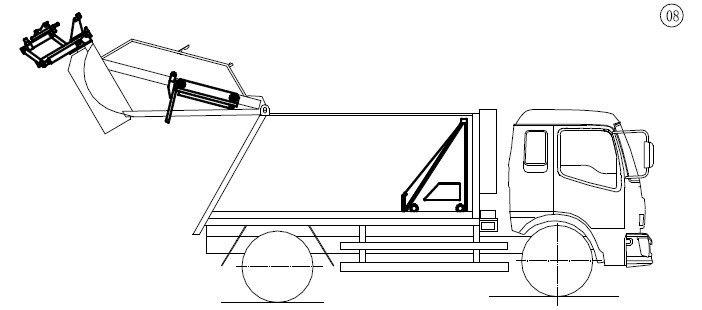

步骤8. 在卸垃圾前，整车运转达到6个标准气压时，挂上取力器，在前级二联多路阀处旋转举斗操作旋钮至右举起位置，斗体被举起，松开旋钮回中位，准备卸垃圾；如图：

步骤9.旋转推板操作旋钮至右推出位置，车箱内推板将垃圾推出车箱，松开旋钮完成卸垃圾工作；如图：

步骤10.旋转推板操作旋钮至左收回位置，推板被收回，松开旋钮；再旋转举斗操作旋钮至左下落位置，斗体放下并与车箱锁紧，松开旋钮，同时松开取力器（若翻桶机构为放下位置，请将其翻上），此时整车可移动。整车移动时各机构位置如图所示：

手动手柄操作（此操作应在电控旋钮失灵时应急使用）

（箱体与驾驶室之间）

具体操作步骤与旋钮控制相同，参见步骤1～10。
