半挂槽罐车罐体与车架装配模型介绍：

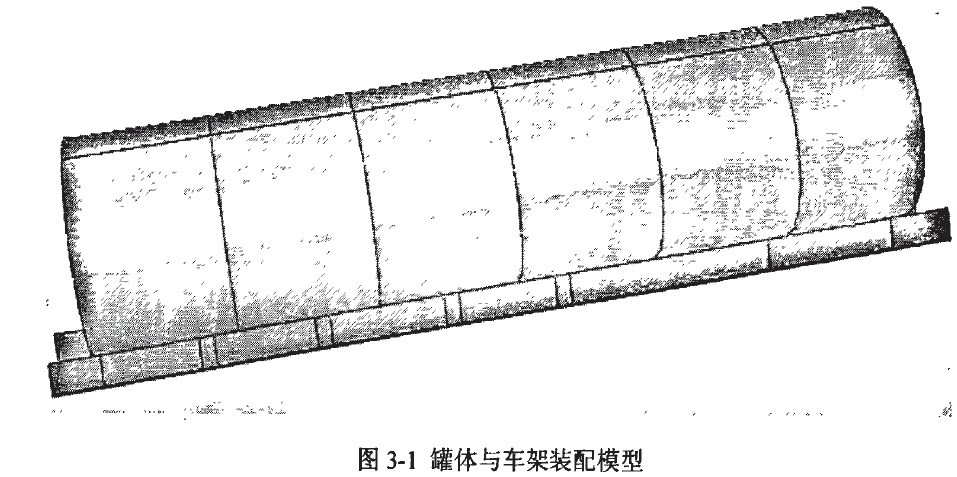

    罐体总长8300mm，总宽2500mm，总高2000mm。由于铝板的刚度小于同等规格的钢 板，故改制后的全铝合金罐体高度较钢制罐体稍低，其他尺寸不变。罐体总成主要由 罐体和防波板焊接而成，车架纵梁主要由工字钢构成，横梁由角钢构成，纵横梁通过 焊接构成其车架。罐体截面采用腰鼓形截面，其优点是质心较低，稳定性较好。封头采用平板形封头。根据GB／T 18564[1]-2006《道路运输液体危险货物罐式车辆》中 的规定，相邻二个防波板(防浪板)之间的罐体几何容积不大于7．5m3，防波板的厚度 不小于罐体壁厚；防波板的面积应至少为罐体横截面积的7096。本论文将模型中的防波 板厚度设计为6mm，前后一共5块防波板。牵引销的设计根据标准GB／T 4606《道路车 辆半挂车鞍座50号牵引销主要尺寸和安装、互换性尺寸》来设计。罐体总成几何模 型如图3．1所示：
