箱体可卸（拉臂）式垃圾车使用说明书( 单臂式)--操作步骤:

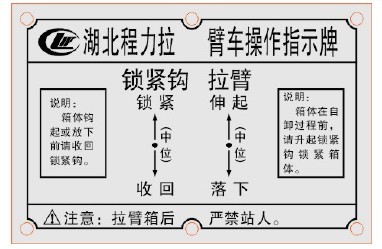

在装载垃圾前，空载运转达到6个标准气压时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作指示牌指示位置进行操作； 操作手柄指示牌如图：

其具体操作步骤如下：

拉起垃圾箱体

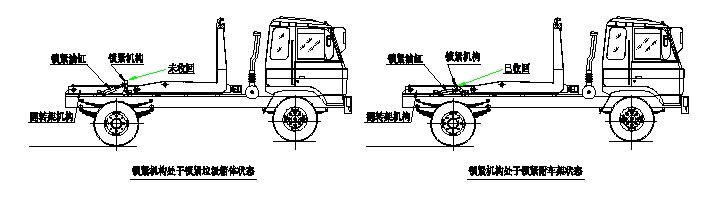

步骤1.将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车 架锁紧固定；如图：

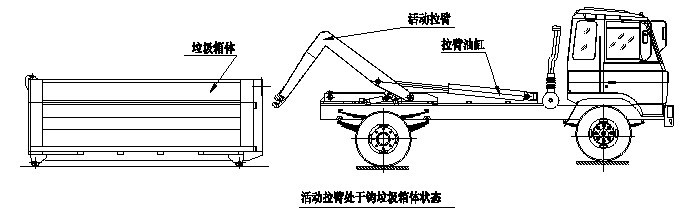

 步骤2.将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；如图：

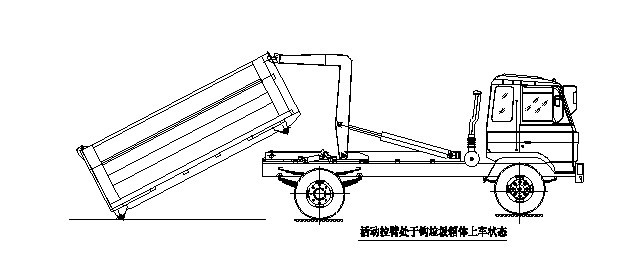

步骤3.当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上 车（注意：保证垃圾箱体的纵梁位于附车架尾部两后滚轮之间）；如图：

步骤4.当垃圾箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作 手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松 开手柄使之回中位；如图：

 完成垃圾箱体的上车工作，松开取力器，整车可以运输行驶。

卸垃圾

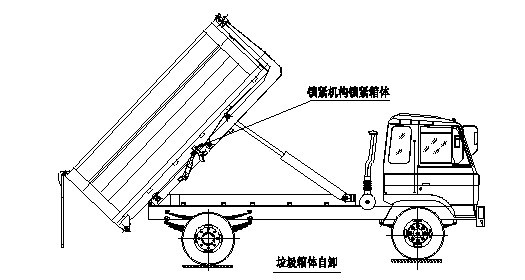

步骤5. 在卸垃圾前，整车运转达到6个标准气压时挂上取力器，打开垃圾箱后门锁紧装置，在前级二联多路阀处，首先确定锁紧架锁紧垃圾箱体(拉起锁紧钩操作手柄至锁紧位置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱体备倾斜举起垃圾卸出；如图：

注意：垃圾箱体自卸时，箱体尾部严禁站人。

步骤6.垃圾卸完后，推下拉臂操作手柄至落下位置，垃圾箱体下落到附车架上，松开取力 器并锁紧箱体后门，卸垃圾工作完成，整车可以运输行驶。

放置垃圾箱体操作

步骤7. 整车运转达到6个标准气压时挂上取力器，将锁紧钩操作手柄推下至收回位置， 锁紧油缸缩回，使锁紧架翻下，翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定， 松开手柄使之回中位：

步骤8. 将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链 轴旋转，垃圾箱体随活动拉臂一同翻转、倾斜下落；如图：

注意：放置垃圾箱体时，车厢尾部严禁站人。

步骤9. 垃圾箱放置好后，调整活动拉臂钩与箱体弯钩位置，使其脱钩，将拉臂操作手柄推 下到落下位置，拉臂油缸收回，活动拉臂绕翻转翻转架前铰链轴旋转，活动拉臂放回到附 车架上，松开取力器垃圾箱放置完成，整车可以运输行驶。
