    螺栓连接是钢结构的重要连接方式之一,因施工简便、快捷,不需高级技工操作,质量容易保证而得以普遍应用.力矩作用下受剪螺栓数目受多个因素影响,不易一次确定,常需设计人员反复计算,而现行规范未给出具体方法.

    将力矩作用下受剪螺栓连接的受力情况转化成实腹矩形截面,由应力图求出合力,根据力矩平衡解得螺栓数目.可一次确定螺栓数目,提高工作效率.

    在螺纹紧固件的使用中应用的较广泛的是螺栓－螺母连接副的形式，应用的较多的是有预紧力的连接方式，预紧力的连接可以提高螺栓连接的可靠性、防松能力及螺栓的疲劳强度，并且能增强螺纹连接体的紧密性和刚度。在螺纹紧固件的连接使用中，没有预紧力或预紧力不够时，起不到真正的连接作用，一般称之为欠拧；但过高的预紧力或者不可避免的超拧也会导致螺纹连接的失败。众所周知，螺纹连接的可靠性是由预紧力来设计和判断的，但是，除在实验室可以测量外，在装配现场一般是不易直观的测量。螺纹紧固件的预紧力则多是采用力矩或转角的手段来达到的。因此，当设计确定了预紧力之后，安装时采用何种控制方法？如何规定拧紧力矩的指标？则成为关键重要问题，这就提出来了螺纹紧固件扭（矩）－拉（力）关系的研究课题。

                      液化气体运输车 34.5丙烷液化石油气运输车
    螺纹紧固件扭－拉关系，不仅涉及到扭矩系数、摩擦系数（含螺纹摩擦系数和支撑面摩擦系数）、屈服紧固轴力、屈服紧固扭矩和极限紧固轴力等以一系列螺纹连接副的紧固特性的测试及计算方法，还涉及到螺纹紧固件的应力截面积和承载面积的计算方法等基础的术语、符号的规定。并且也还必须给出螺纹紧固件紧固的基本规则、主要关系式以及典型的拧紧方法。目前，这些内容ISO/TC2尚无相应的标准，德国工程师协会早在七十年代就发表了DVI2230《高强度螺栓连接的系统计算》技术准则。日本也于1987和1990年发布了三项国家标准，尚未查到其他国家的标准。国内尚未发现相应的行业标准，仅少数企业制定了企业标准。尤其是随着引进技术的国产化不断的拓展和螺纹紧固件技术发展的需要，这一需求日趋迫切。这也就是制定此项标准的初衷。
日本国家标准JIS B 1082-1987《螺纹紧固件应力截面积和承载面积》、JIS B 1083-1990《螺纹紧固件紧固通则》及JIS B 1084-1990《螺纹紧固件拧紧试验方法》三个标准，概括了国际上有关螺纹紧固件扭－拉关系的研究成果和应用经验，根据标准验证，对我国也是适用的。因此，在制定标准时，在充分消化、分析日本标准的基础上，提出了等效采用的意见。
因此，本系列标准也包括了下列三个国家标准：
1、GB/T16823.1-1997《螺纹紧固件应力截面积和承载面积》;
2、GB/T16823.2-1997《螺纹紧固件紧固通则》;
3、GB/T16823.3-1997《螺纹紧固件拧紧试验方法》
一、GB/T16823.1-1997《螺纹紧固件应力截面积和承载面积》
本标准等效采用JIS B 1082-1987《螺纹紧固件应力截面积和承载截面积》标准，本标准是设计螺纹紧固件扭－拉关系系列标准之一。

                       45方液化气体运输半挂车 45方液氨运输车
1、 范围
本标准规定的螺纹紧固件的应力截面积（As）适用于计算外螺纹紧固件的最小拉力载荷、保证载荷以及内螺纹紧固件的保证载荷。外螺纹紧固件包括螺栓、螺钉和螺柱等标准件和专用件；内螺纹紧固件包括螺母标准件、专用件及机体中的螺孔。其螺纹尺寸及公差均应符合GB/T193、GB/T196和GB/T197的规定。本标准不适用于寸制螺纹、统一螺纹、惠氏螺纹等其他螺纹紧固件。
2、 螺纹紧固件应力截面积计算公式
本标准规定的螺纹紧固件应力截面积计算公式有两个，即公式（1）和公式（2）。
螺纹紧固件应力截面积计算公式（1）与已发布的国家标准，即GB/T3098.1《紧固件机械性能 螺栓、螺钉和螺柱》、GB/T3098.2《紧固件机械性能 螺母》、GB/T3098.4《紧固件机械性能 细牙螺母》和GB/T3098.6《紧固件机械性能 不锈钢螺栓、螺钉、螺柱和螺母》等标准的规定完全一致。
螺纹紧固件应力截面积计算公式（2）是参照JIS B 1082标准，首次推出的新的一种计算公式，这个公式是直接利用螺纹公称直径（d）和螺距（P）数据，求出螺纹紧固件应力截面积（As）。公式（1）与公式（2）是等同的计算式，只不过是公式（2）比公式（1）计算更加方便。美国ASTM619标准也采用了这一公式。
标准中规定“如无特殊要求，取3位有效数字”，如无特殊要求时，即一般应照此处理。在已发布的紧固件机械性能国家标准中，也都是这样处理的。也就是说，当As<1时，取小数点后3位数；当1≤As<10时，取小数点后2位数；当10≤As<100时，取小数点后1位数；当100≤As<1000时，取3位整数乘以10n。

                            东风多利卡5.5吨液化气体运输车
3、 螺纹紧固件应力截面积值
标准根据GB/T193《普通螺纹 直径与螺距系列》有关规定，在标准表1中给出了粗牙螺纹M1～M68和细牙螺纹M8×1～M130×6D的螺纹紧固件应力截面积值。总之，标准表1给出的螺纹紧固件应力截面积值，完全能满足螺栓、螺钉、螺柱和螺母等螺纹紧固件产品现行国家标准的需要。
4、 螺纹紧固件承载面积计算公式
虽然螺纹紧固件产品品种，但是，按支撑面的形状大致可分为圆形、六角形和方形三种，因此，在标准表2中给出了这三种支撑面承载面积的计算公式。承载面积应当是支撑面与被连接件实际接触部分的面积，产品品种不同，承载面积肯定不同，即使是同一批零件，承载面积也不一定完全相同，如在计算中将支撑面形状、尺寸公差、螺栓和螺钉通孔的尺寸和公差都予以考虑，无可非议，但是，给计算增加了麻烦，使用也不一定方便。标准制定时确定了计算承载面积近似值的原则，故标准表2中所列出的螺纹紧固件承载面积计算公式的各变量均采用公称尺寸或极限尺寸。
螺纹紧固件承载面积的计算与螺纹紧固件应力截面积的计算一样，如无特殊要求，取3位有效数字。

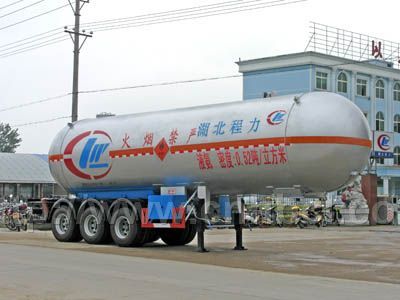

                         液化气体运输半挂车|三轴压力容器罐车
5、 面积比
螺纹紧固件承载面积（Ab）值与螺纹紧固件应力截面积（As）之比，简称为面积比（Ab/As）。
当面积比小于1时，即螺纹紧固件应力截面积（As）值大于螺纹紧固件承载面积（Ab）值，则支撑面的压强过大，这对普通螺纹紧固件是不适宜的，尤其是对高强度螺纹紧固件更是不宜采用的。
6、 典型螺纹紧固件的承载面积及面积比
标准中表3～表5列出了典型螺纹紧固件的种类、螺纹紧固件承载面积（Ab）值以及面积比（Ab/As）值。其中有关参数均采用我国现行的紧固件基础标准和产品标准的规定，如：六角头螺栓的标准系列和加大系列按GB/T3104、方头螺栓按GB/T8、内六角头螺钉按GB/70、六角法兰面螺栓按GB/T5787及盘头螺钉按GB/67和GB/T818选取的。

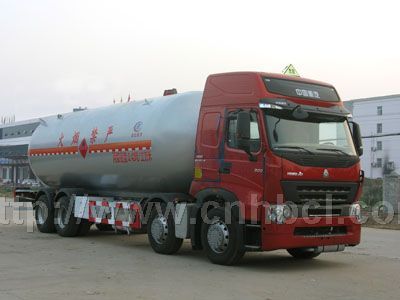

                                         重汽豪沃A7液化气体运输车
